在精密運動控制領域，圓弧測量一直是一項技術挑戰——尤其是當應用場景涉及有限角度旋轉、狹小安裝空間或苛刻的環境條件時。傳統的圓光柵方案往往受限于固定的安裝直徑和復雜的調校流程，難以滿足現代設備對靈活性和精度兼顧的需求。雷尼紹RKL系列柔性圓弧柵尺的出現，為這一難題提供了創新的解決方案：它既支持增量式與絕對式兩種測量方式，又可兼容多達6款不同定位的讀數頭，讓工程師能夠根據應用需求自由組合、靈活選型。

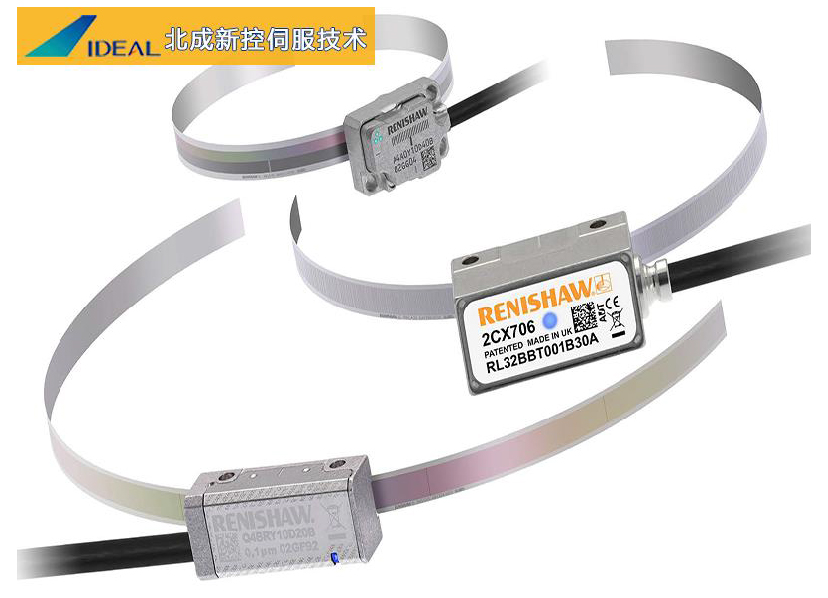

使用雷尼紹柔性RKL柵尺可輕松測量旋轉運動的圓弧。這些柵尺擁有較小的橫截面積，因而具有柔韌的特性，可以卷繞在半徑低至26 mm的圓柱體、軸或圓弧上。

RKL柵尺與雷尼紹QUANTiC?、VIONiC?、TONiC?、 ATOM DX?、ATOM?和RESOLUTE?讀數頭兼容，可為多種應用提供圓弧解決方案。

RKL柵尺使用背面自帶的不干膠帶安裝到軸基體上， 可實現快捷、簡單、經濟的安裝過程。使用環氧膠或由環氧膠粘合的端壓片將柵尺端部牢牢固定在軸基體上，無需鉆孔。

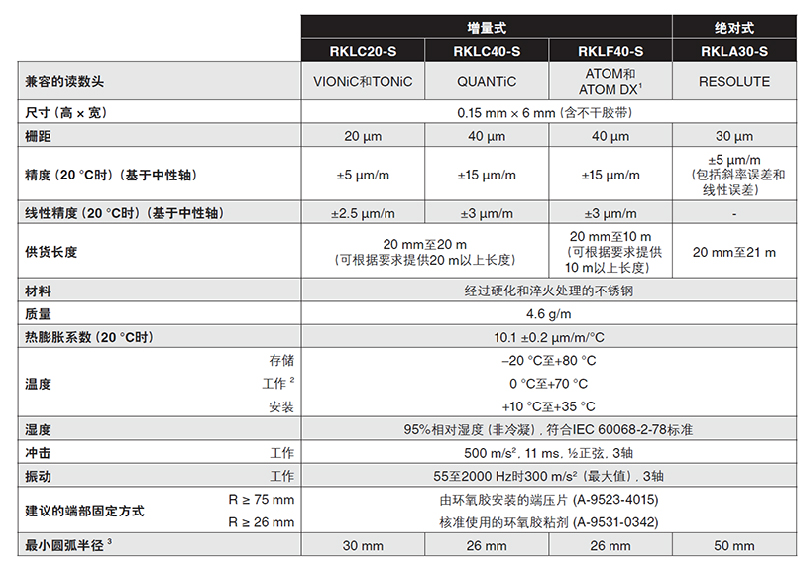

雷尼紹RKL圓弧光柵尺規格

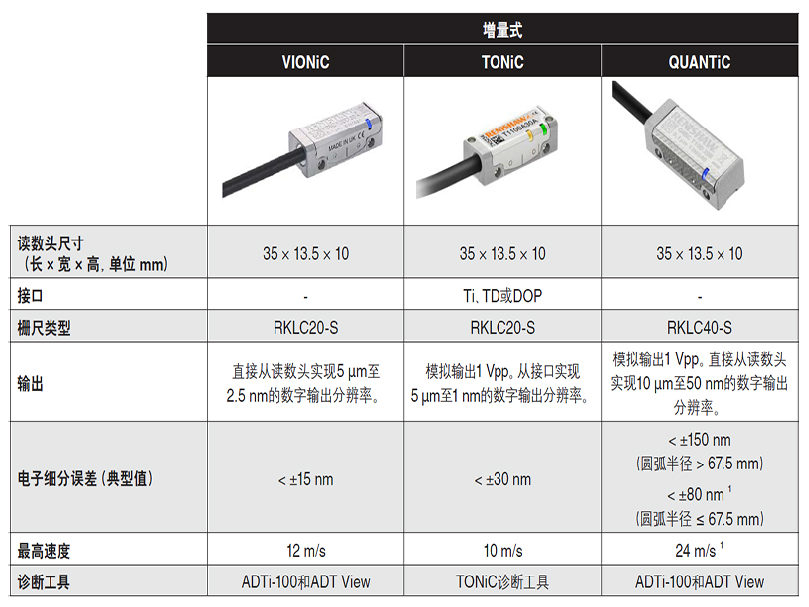

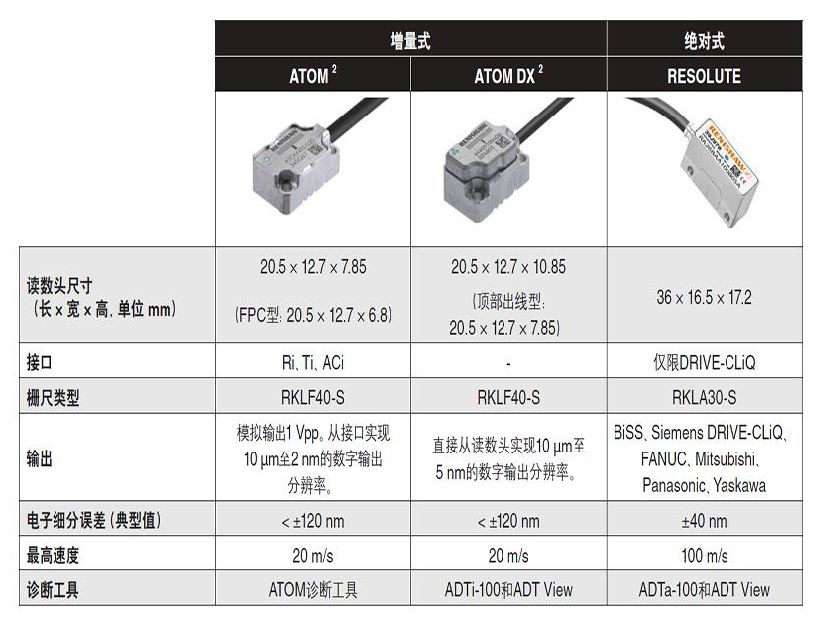

兼容的讀數頭


基于RKL柵尺的靈活兼容性，工程師可以根據實際應用需求進行模塊化選型：
1、空間受限、追求性價比：選擇ATOM/ATOM DX增量式讀數頭，支持26 mm小半徑彎曲，適合緊湊設備
2、安裝便捷性優先：選擇QUANTiC增量式讀數頭，寬松的安裝公差和LED指示燈大幅降低調試難度
3、高精度定位需求：選擇VIONiC/TONiC增量式讀數頭，低電子細分誤差保障精密加工品質
4、斷電位置記憶需求：選擇RESOLUTE絕對式讀數頭，上電即得絕對位置，簡化控制邏輯

雷尼紹RKL圓弧光柵系統的核心價值，在于將柔性柵尺的安裝便利性與多種讀數頭的性能優勢融為一體。無論您需要的是高動態響應的增量式反饋，還是上電即用的絕對式定位；無論您的應用空間是纖細的圓柱軸，還是長達20米的大曲率圓弧——RKL系列都能提供匹配的解決方案。

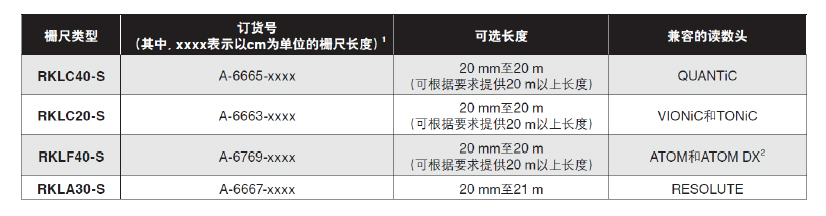

雷尼紹光柵尺訂貨號
